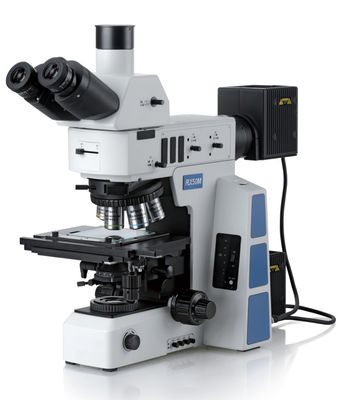

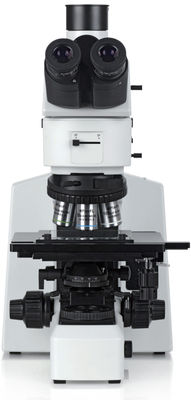

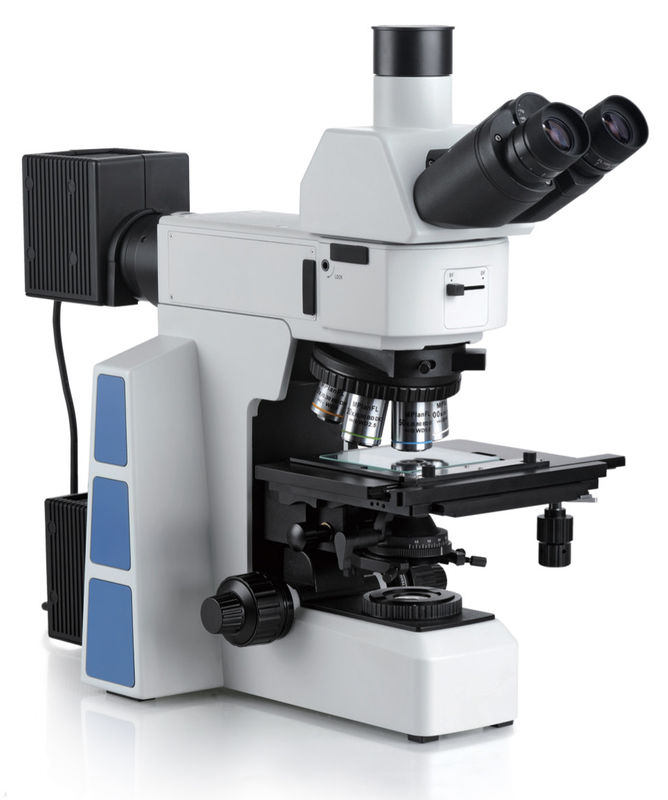

Камера 50X объективное DIC микроскопа затемненного поля Trinocular оптически металлургическая

Микроскоп металлургической лаборатории затемненного поля DIC Trinocular безграничности промышленный оптически с камерой

Микроскоп металлургической лаборатории затемненного поля DIC Trinocular безграничности M10103 промышленный оптически с металлографией камеры главным образом ссылается на ветвь науки материалов которая использует оптически (metallographic) микроскопы и стерео микроскопы для того чтобы проанализировать, изучить и охарактеризовать микроструктуру, маломощную структуру, и сломанную структуру материалов. Он включает и воображение и качественный анализ микроструктуры материалов. Количественная характеризация также включает необходимые подготовку и методы отбора проб образца. Она главным образом отражает и характеризует участок и структуру материала, кристаллических зерен (включая возможные подводн-кристаллы), числа, словотолкования, размера, распределения, ориентации, и пространственного расположения неметаллических включений и даже некоторых дефектов кристалла (как вывихивания).

Особенности:

- Примите оптическую систему коррекции и усиления контраста цвета самой лучшей безграничности мира двойную (ICCS) для того чтобы обеспечить потребителей с самыми острыми изображениями.

- Используя 5 видов верхних частей, 3 вида нижних частей и 2 комбинации столбца, его можно совместить произвольно и гибко согласно вашим материальным требованиям к обнаружения и экономическим ценам, которые могут осуществить анализ прозрачных материалов, непрозрачных материалов и дневных материалов. В то же время, он имеет сильный космос подъема для обеспечения ваших будущих испытывая требований.

- Высота индустрии самая большая модельная может достигнуть 380 mm, обеспечивая вас с необыкновенным работая космосом.

- Необходима, что модернизирует гибкость близко к потребителю, никакой профессиональный персонал части оборудования, и потребитель может выполнить деятельность самостоятельно.

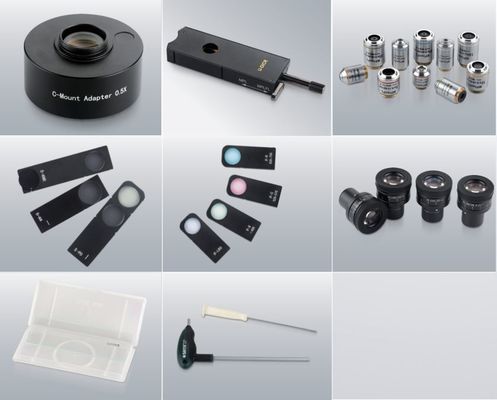

Примечание:● значит стандарт, ○ значит опционное

Придерживающся общего соображения непрерывного исследования & само-переступающ пределы, новый металлургический микроскоп M10103 для исследования с нескольк pioneering дизайна по внешнему виду и функции, рождены обеспечить идеальное решение обнаружения и начать новую картину промышленного поля.

Осматривая голова с мульти-разделяя коэффициентом

Голова просмотра M10103 конструирована множественных вариантов для разделяя коэффициента. С широкой системой воображения луча, область видимости 26.5mm супер широкая доступна. Голова Trinocular с прямым изображением, разделяя коэффициентом бинокулярным: 100:0 или 0:100 Trinocular=. Двигая направление образцов как это же как наблюдали. Голова Trinocular с обратным изображением, разделяя коэффициентом бинокулярным: Trinocular=100: 0 или 20:80 или 0:100. За исключением концентрировать свет 100% к трубке или ЭЛТ ТВ-камерам окуляра, другой вариант со светом 20% к трубке окуляра и 80% к ЭЛТ ТВ-камерам, так, что замечание окуляра и выход изображения смогут быть доступны в то же время.

Система поляризации

Поляризатор и анализатор в системе поляризации вносить вклад во для того чтобы исключить случайный свет в полупроводнике и обнаружение PCB, изображение с ясной деталью достижимы. Исправленный анализатор и ротатабельный анализатор для варианта. Образцом можно наблюдать на различных поляризовывая углах с анализатором 360^.rotatable. Кроме того, эту систему поляризации можно модернизировать до системы контраста взаимодействия Nomarski дифференциальной после установки нового развитого приложения DIC.

Система контраста взаимодействия Nomarski дифференциальная

Weeny asperities на поверхности которая нельзя найти в ярком поле, могут быть обнаруженным путем использование приложения U-DICR для создания сверхконтрастной предпосылки. Она широко использована для испытывать проводную частицу LCD, поверхностной царапины диска точности.

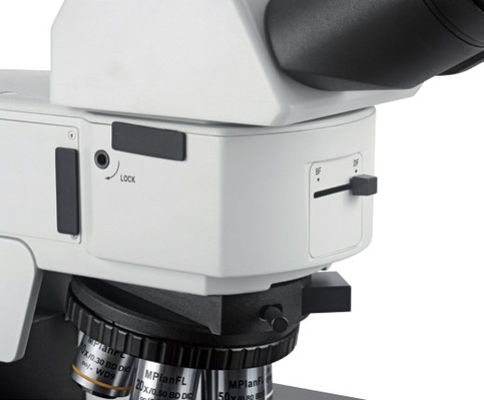

Рычаг между нейтральным фильтром плотности и переключателем для BF & DF

Рычаг перед иллюминатором использован для того чтобы переключить между яркими полем и затемненным полем, и он в тандеме с нейтральным фильтром плотности (ND50). Когда вы переключаете от DF к BF, встроенный фильтр ND50 принимает роль для того чтобы распасть интенсивность света, более научную и более удобную.

Опционные nosepieces

Угол разделки кромки между оптически осью и осью вращения множественного nosepiece уменьшен к 15°. Полезно улучшить точность центризовать и фокусировать. 7 задач самое большее можно собрать в то же время. Непрерывные и разумные увеличения от низкого уровня к максимуму, достижимы.

Эргономический дизайн

■Интенсивность может гибко быть отрегулирована затемняя прибором который расположен на правильной стороне рамки. Напряжение тока изменить все-цифровые дисплеи. Регулирующ интенсивность и коаксиальный фокусировать в то же время, улучшает эффективность работы.

■Отраженное или переданное освещение может быть переключено кнопкой на цифровом затемняя дисплее. Используя ПЕРЕУСТАНОВЛЕННУЮ кнопку для того чтобы держать интенсивность света в пределах 8V (с меткой камеры на затемняя дисплее), оптимальное напряжение тока для микросъемки.

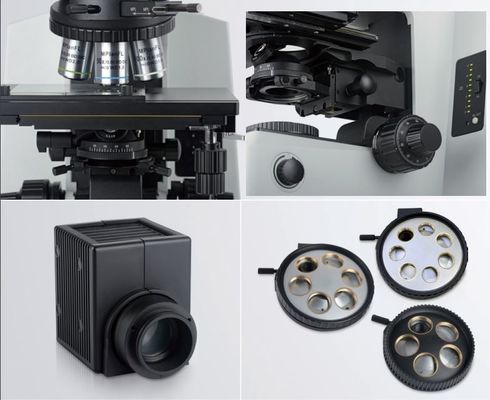

■4 встроенных держателя фильтра с 3 стандартными фильтрами, одним пустым держателем для опционного фильтра. Все фильтры могут быть двинуты вне оптически пути путем вытягивать вне рычаг.

■Система наводки на резкость низкого положения коаксиальная с регулировкой напряжения, грубый ряд 25mm и точная точность 0.001mm. Высоту крошечного образца, как шарик припоя, можно измерить.

Этап с регулировкой на правой руке

4 дюйма двухслойного механического этапа, оно с прибором замка для того чтобы ограничивать движение Y-osи. Он широко использован в горизонтальном обнаружении для избежания пропустить. Стеклянная пластинка прикрепляема для переданного света.

Переданный и отраженный иллюминатор

ламп-дом продолжительности жизни 12V 100W длинный с шариком галоида, оно обеспечивает яркий и равномерный свет. Новый тип ахроматический конденсатор качания-вне (N.A.0.9) оптимизирует проведение освещения Kohler в более низком увеличении и исправляет хроматичную и сферически аберрацию.

Профессиональные задачи LWD полу-апохроматические металлургические

■Задачи BD конструированы для многоцелевого, доступный для замечания яркого поля/темного поля polarizing/DIC. С проведенным множеством улучшен свет, эффективность осмотра образца.

■Строго используя высокий объектив пропускаемости и предварительную покрывая технологию, оно восстанавливает естественный цвет образцов.

■Алюминиевая крышка уменьшает вес, предотвращает загрязнение, и также улучшает управляемость nosepiece.

■Semi апохроматический дизайн улучшает контраст и определение изображений.

■Длинное расстояние работы соотвествует профессионального обнаружения, его получает широкое применение во всех видах промышленных полей.

■Эти задачи также можно использовать в замечании флуоресцирования.

■Профессиональная задача поля LWD яркая для варианта.

Высокие глаз-точечные ультра широкие окуляры плана поля

■Окуляр M10103 выходит сквозь отверстие 22mm обычная область видимости, достигая до 25mm и 26.5mm, гораздо ровнее и гораздо шире область видимости, полезно для того чтобы улучшить эффективность работы.

■Размещая штырь на вставках окуляра в трубку окуляра, исправляя окуляр для легкий фокусировать. Более большой регулируемый ряд diopter от -8 до +5, соотвествует больше различных потребителей.

■Чашка окуляра может быть поворотом до избежать внешнего случайного света. Зрелищ-владельцы должны повернуть вниз чашку для защиты обоих зрелищ и окуляров.

M10103 доступно для мульти-замечания, как яркое поле, затемненное поле (отраженный свет только), поляризовывая, DIC (отраженный свет только).

Оптически размер металлургического микроскопа M10103 (mm)

Диаграмма общего размещения металлургического микроскопа серии M10103
