Подробная информация о продукте:
|
| Цвет: | Белый | Настройка: | ОЭМ, ОДМ |
|---|---|---|---|
| Размер: | 350С450С690мм | Напряжение: | 110-220 В переменного тока, 60/50 Гц |
| Сила: | 80 Вт | Работая Temp.: | 10°~38°С |
| Рабочая влажность: | 10%~90% (без конденсата) | Повторяемость: | ≤10 мкм, с возможностью модернизации до |
| Масса: | 36KG | Задача: | Infinity LWD Metallurgical Semi-APO 5x, 10x, 20x, 50x, 100x |
| Время жизни СИД: | 40000 часов | Метод просмотра: | Отражающий светодиод |
3D полностью автоматический микроскоп промышленного дизайна системы измерения сканирования
M10127 — это микроскопическая система, объединяющая функции наблюдения, измерения и записи.Он объединяет стереомикроскоп, металлургический микроскоп, 3D-измерительный микроскоп в один, благодаря ведущему автоматическому наблюдению за освещением, моторизованной платформе с большим диапазоном перемещения 300 * 300 мм, полностью функциональному пользовательскому интерфейсу, в реальном смысле, от макромасштабного изображения до микромасштаба. подробное измерение.
Особенности: Возьмите оптическую фокусировку в качестве принципа измерения и используйте высокоточный метод оптического обнаружения для точного измерения размеров.Можно не только выровнять целевое изображение, но также можно наблюдать состояние поверхности точки измерения, а также высоту, длину, диаметр, окружность и т. д.Можно измерить.Высокое увеличение, подходящее для измерения прецизионных продуктов, а также может использоваться в качестве мощного микроскопа.
Система измерения 3D с полным автоматическим сканированием
Новый металлургический микроскоп исследовательского класса M10127 был модернизирован до модели моторизованного рабочего стола XYZ в сочетании с мощным программным обеспечением 2D / 3D, которое объединяет ряд новшеств. От внешнего вида до производительности он точно соответствует ведущим международным тенденциям дизайна. Мы будем продолжать предоставить клиентам комплексные решения для 3D-промышленного контроля.

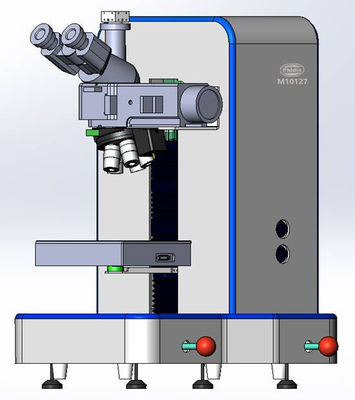

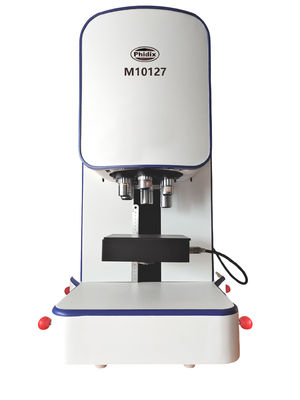

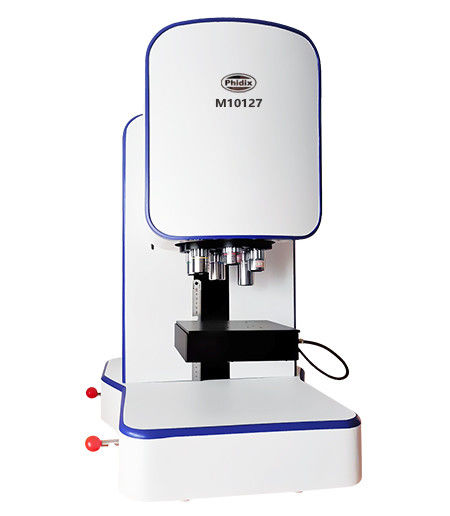

M10127 Промышленный автоматический 3D-микроскоп
• Моторизованная промышленная измерительная система с компьютером и программным обеспечением
• Моторизованная насадка на 6 отверстий с бесконечным планом LWD Metallurgical 5x10x20x50x100x
• X/Y/Z моторизованный рабочий стол, диапазон перемещения 50x50/200 мм, разрешение 15 мкм
• Электрическая карта Marco Camera в режиме реального времени для обзора и указания любой интересной точки
• Расширенная версия программного обеспечения для 3D включает полностью автоматическую функцию сшивки и измерения 2D- и 3D-изображений.
| Предметы | Технические характеристики | М10127 |
Основной корпус | Носовая часть: 6 отверстий, кодирующая моторизованную головку | ● |
| Цель: Infinity LWD Metallurgical Semi-APO 5x, 10x, 20x, 50x, 100x | ● | |
| Срок службы светодиодов: 40000 часов | ● | |
| Метод просмотра: отражающий светодиод | ● | |
| Метод просмотра: поляризационный | ○ | |
| Метод просмотра: ДИК | ○ | |
XYZ моторизованная сцена | Повторяемость: 15 мкм | ● |
| Повторяемость: 3um | ○ | |
| Скорость движения: 12 мм/сек (макс.) | ● | |
| Диапазон перемещения: 50x50x200 мм | ● | |
| Размер сцены: 150x170 мм | ● | |
| Сценическая нагрузка: 10 кг | ● | |
| Z Моторизованное управление | Скорость автофокуса 0,3 секунды (самая быстрая), обычно 1-3 секунды | ● |
| Разрешение Z: 0,1 мкм | ● | |
| Скорость движения: 20 мм/сек (макс.) | ● | |
| Диапазон перемещения: 20 мм | ● | |
| Микрокамера | Цифровая камера 9MPA: 9.0M USB3.0 GS Shutter Digital Camera, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G Чувствительность Темный сигнал 1146м с 1/30s | ● |
| Круглая сцена | Вращающийся на 360°, регулируемый угол наклона 30° | ○ |
| Марко Камера | Поле просмотра до 70 мм * 90 мм, разрешение 0,2 мм | ○ |
| Компьютер | Dell Xeon W-2265 12 ядер 3,5 ГГц, 128G+1TNVMe 4T, RTX4000-8G, 27 дюймов, 4K, | ● |
Dell i5 64G 256G+1T, 2G Graphics, 27 дюймов, 4K, предустановленное программное обеспечение. | ○ | |
| Программного обеспечения | 3D, Добавить 3D-сканирование, Для сцены XYZ + компьютер | ● |
| 2D, плоскостное сканирование, для сцены XY или XYZ+компьютер | ○ | |
| 2DF, сканирование сложения вверх/вниз, для сцены XYZ+компьютер | ○ | |
| Формат изображения | Выход: JPEG, TIFF | ● |
Моторизованный | Моторизованный рабочий стол XYZ, двухфазный шаговый двигатель, высокоточный модуль, материал из алюминиевого сплава, анодированная поверхность, защита от коррозии и царапин | ● |
Примечание: ● означает стандартный, ○ означает необязательный
Программное обеспечение для полного автоматического сканирования микроскопа
2D 2ДБ
X/Y моторизованный X/Y/Z моторизованный
2D-сканирование плоскости 2D-сканирование скоса
2ДФ 3D
X/Y/Z моторизованный X/Y/Z моторизованный
2D-сканирование Fusion 3D-сканирование
