Подробная информация о продукте:
|
| Nosepiece: | 6 отверстий, кодирующих моторизованную насадку | Разрешение Z: | 0,1 мкм |
|---|---|---|---|
| Размер: | 1050С450С690мм | Напряжение: | 110-220 В переменного тока, 60/50 Гц |
| Сила: | 80 Вт | Работая Temp.: | 10°~38°С |
| Рабочая влажность: | 10%~90% (без конденсата) | двигая ряд: | 100 мм |
| Масса: | 86KG | Повторяемость: | 15um |
| Время жизни СИД: | 40000 часов | Метод просмотра: | Светодиод передачи/отражения |

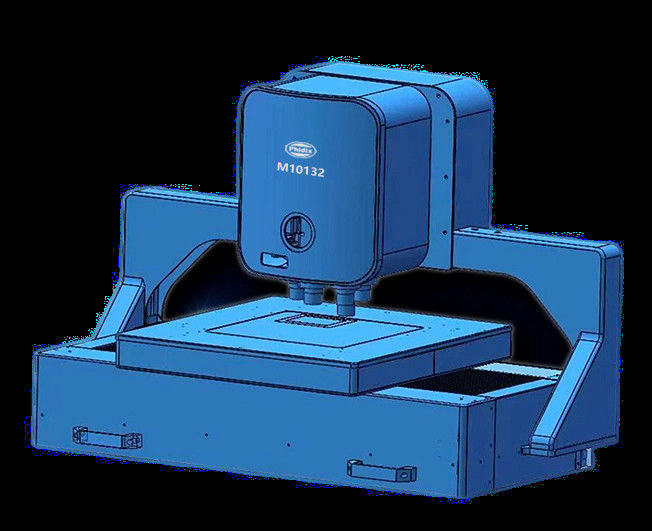

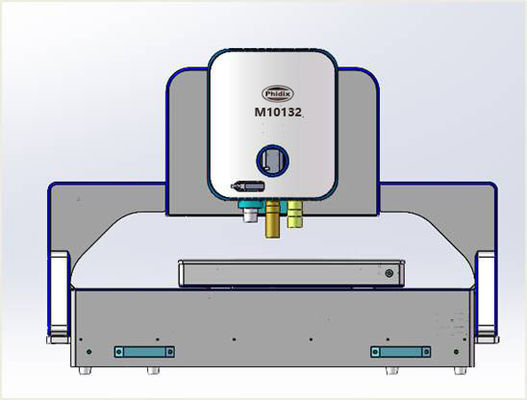

M10132 Промышленный автоматический 3D-портальный микроскоп Промышленный дизайн
M10132 — это микроскопическая система, объединяющая функции наблюдения, измерения и записи.Он объединяет стереомикроскоп, металлургический микроскоп, 3D-измерительный микроскоп в одном, благодаря ведущему автоматическому наблюдению за освещением, моторизованной платформе с большим диапазоном перемещения 300x300 мм, полностью функциональному пользовательскому интерфейсу, в реальном смысле, от макромасштабного изображения до микромасштабного детального измерения. .
Особенности: используйте оптическую фокусировку в качестве принципа измерения и используйте высокоточный метод оптического обнаружения для точного измерения размеров.Можно не только выровнять целевое изображение, но также можно наблюдать за состоянием поверхности точки измерения, а также измерять высоту, длину, диаметр, окружность и т. д. Большое увеличение, подходящее для
Измерение прецизионных продуктов, а также может использоваться в качестве мощного микроскопа.
Система измерения 3D с полным автоматическим сканированием
Новый металлургический микроскоп исследовательского класса M10132 был модернизирован до модели моторизованного рабочего столика XYZ в сочетании с мощным программным обеспечением 2D/3D, которое объединяет ряд новшеств. От внешнего вида до производительности он точно соответствует ведущим международным тенденциям дизайна. Мы продолжим предоставить клиентам комплексные решения для 3D-промышленного контроля.

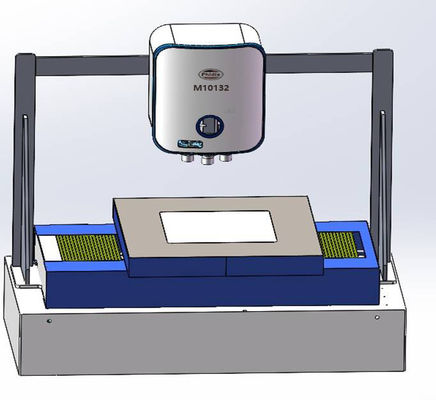

M10132 Промышленный автоматический 3D-микроскоп
• Моторизованная измерительная система промышленного микроскопа портального типа с компьютером и программным обеспечением
• Моторизованная насадка на 6 отверстий с бесконечным планом LWD Metallurgical 5x10x20x50x100x
• X/Y/Z моторизованный рабочий столик, диапазон перемещения 300x300/20 мм, разрешение 15 мкм
• Электрическая карта Marco Camera в режиме реального времени для обзора и указания любой интересной точки
• Расширенная версия программного обеспечения для 3D включает полностью автоматическую функцию сшивки и измерения 2D- и 3D-изображений.
| Предметы | Технические характеристики | М10127 |
|
Основной корпус
|
Носовая часть: 6 отверстий, кодирующая моторизованную головку | ● |
| Цель: Infinity LWD Semi-APO Metallurgical 2x, 5x, 10x, 20x, 50x, 100x | ● | |
| Срок службы светодиодов: 40000 часов | ● | |
| Метод просмотра: светодиод передачи/отражения | ● | |
| Метод просмотра: поляризационный | ○ | |
| Метод просмотра: ДИК | ○ | |
|
XYZ моторизованная сцена
|
Повторяемость: 15 мкм | ● |
| Повторяемость: 3um | ○ | |
| Скорость движения: 12 мм/сек (макс.) | ● | |
| Диапазон перемещения: 300x300 мм | ● | |
| Размер сцены: 550X570X65мм | ● | |
| Сценическая нагрузка: 10 кг | ● | |
| Z Моторизованное управление | Скорость автофокуса 0,3 секунды (самая быстрая), обычно 1-3 секунды | ● |
| Разрешение Z: 0,1 мкм | ● | |
| Скорость движения: 20 мм/сек (макс.) | ● | |
| Диапазон перемещения: 100 мм | ● | |
| Микрокамера | Цифровая камера: 9.0M USB3.0 GS Shutter Digital Camera, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Круглая сцена | Вращающийся на 360°, регулируемый угол наклона 30° | ○ |
| Марко Камера | Поле просмотра до 70 мм * 90 мм, разрешение 0,2 мм | ○ |
| Компьютер |
Dell Xeon W-2265 12 ядер 3,5 ГГц, 128G+1TNVMe 4T, RTX4000-8G, 27 дюймов, 4K, Предустановленное программное обеспечение.Стандартный компьютер для 2DF, 3D версии программного обеспечения |
● |
|
Dell i5 64G 256G+1T, 2G Graphics, 27 дюймов, 4K, предустановленное программное обеспечение. Стандартный компьютер для 2D, версия программного обеспечения 2DB |
○ | |
| Программного обеспечения | 3D, Добавить 3D-сканирование, Для сцены XYZ + компьютер | ● |
| 2D, плоскостное сканирование, для сцены XY или XYZ+компьютер | ○ | |
| 2DF, сканирование сложения вверх/вниз, для сцены XYZ+компьютер | ○ | |
| Формат изображения | Выход: JPEG, TIFF | ● |
|
Моторизованный Рабочая стадия |
Моторизованный рабочий стол XYZ, двухфазный шаговый двигатель, высокоточный модуль, материал из алюминиевого сплава, анодированная поверхность, защита от коррозии и царапин | ● |
Примечание: ● означает стандартный, ○ означает необязательный
Программное обеспечение для полного автоматического сканирования микроскопа
2D 2ДБ
X/Y моторизованный X/Y/Z моторизованный
2D-сканирование плоскости 2D-сканирование скоса
2ДФ 3D
X/Y/Z моторизованный X/Y/Z моторизованный
2D-сканирование Fusion 3D-сканирование
